Sau khi lắp đặt, câu hỏi quyết định công trình đạt hay trượt nghiệm thu là: đo điện trở sàn chống tĩnh điện ra bao nhiêu, và đo như thế nào cho đúng. Cùng một mặt sàn, nếu đặt điện cực sai vị trí hoặc chọn sai mức điện áp thử, kết quả có thể chênh nhau nhiều bậc — đủ để biến một sàn đạt chuẩn thành “không đạt” trên biên bản.
Bài viết này tập trung vào thao tác đo thực địa: cần thiết bị gì, đặt điện cực ra sao, quy trình đo RTG và RTT theo ASTM F150 và ANSI/ESD STM7.1, cùng những lỗi khiến số liệu sai lệch. Về ngưỡng pass/fail và hệ thống tiêu chuẩn đầy đủ, bạn tham khảo bài tiêu chuẩn sàn chống tĩnh điện.
Điện trở sàn chống tĩnh điện bao nhiêu là đạt?
Trả lời ngắn gọn: điện trở tới điểm tiếp địa phải nhỏ hơn 1,0 × 109 Ω tại mọi điểm đo. Đây là ngưỡng theo ANSI/ESD S20.20-2021. Trong dải đạt đó, sàn còn được phân thành hai nhóm:
| Nhóm | Dải điện trở | Điện áp thử |
|---|---|---|
| Dẫn điện (Conductive) | ≤ 1,0 × 106 Ω | 10 V |
| Phân tán điện (Dissipative) | 1,0 × 106 – 1,0 × 109 Ω | 100 V |
💡 Điện trở đạt chưa đủ để kết luận đạt chuẩn
Điện trở chỉ là một trong hai điều kiện. Từ phiên bản 2014, ANSI/ESD S20.20 còn yêu cầu đo điện áp thân người khi đi lại phải dưới 100 V. Một sàn có điện trở đẹp vẫn có thể trượt phép đo đi bộ. Phân tích đầy đủ về hai điều kiện này nằm trong bài tiêu chuẩn sàn chống tĩnh điện.
Phần còn lại của bài tập trung vào điều quan trọng hơn con số: làm sao để đo ra con số đó cho đúng.
ASTM F150 và STM7.1: đo cái gì, khác nhau ra sao?
Hai tài liệu này thường được viện dẫn cùng nhau nhưng có vai trò hơi khác:
- ASTM F150 là phương pháp đo điện trở dành riêng cho sàn đàn hồi (resilient flooring) như vinyl và cao su. Phạm vi áp dụng gồm bệnh viện, phòng máy tính, phòng sạch, sàn nâng, nhà máy đạn dược và mọi môi trường quan tâm đến tĩnh điện do con người sinh ra. Đây là tài liệu nhà sản xuất vinyl hay viện dẫn trên datasheet.
- ANSI/ESD STM7.1 là phương pháp đo điện trở cho hệ sàn nói chung trong chương trình ESD, bao gồm cả đánh giá vật liệu trước khi lắp và nghiệm thu, giám sát sau khi lắp. Bản hiện hành là STM7.1-2020; IEC 61340-4-1 là tài liệu tương đương.

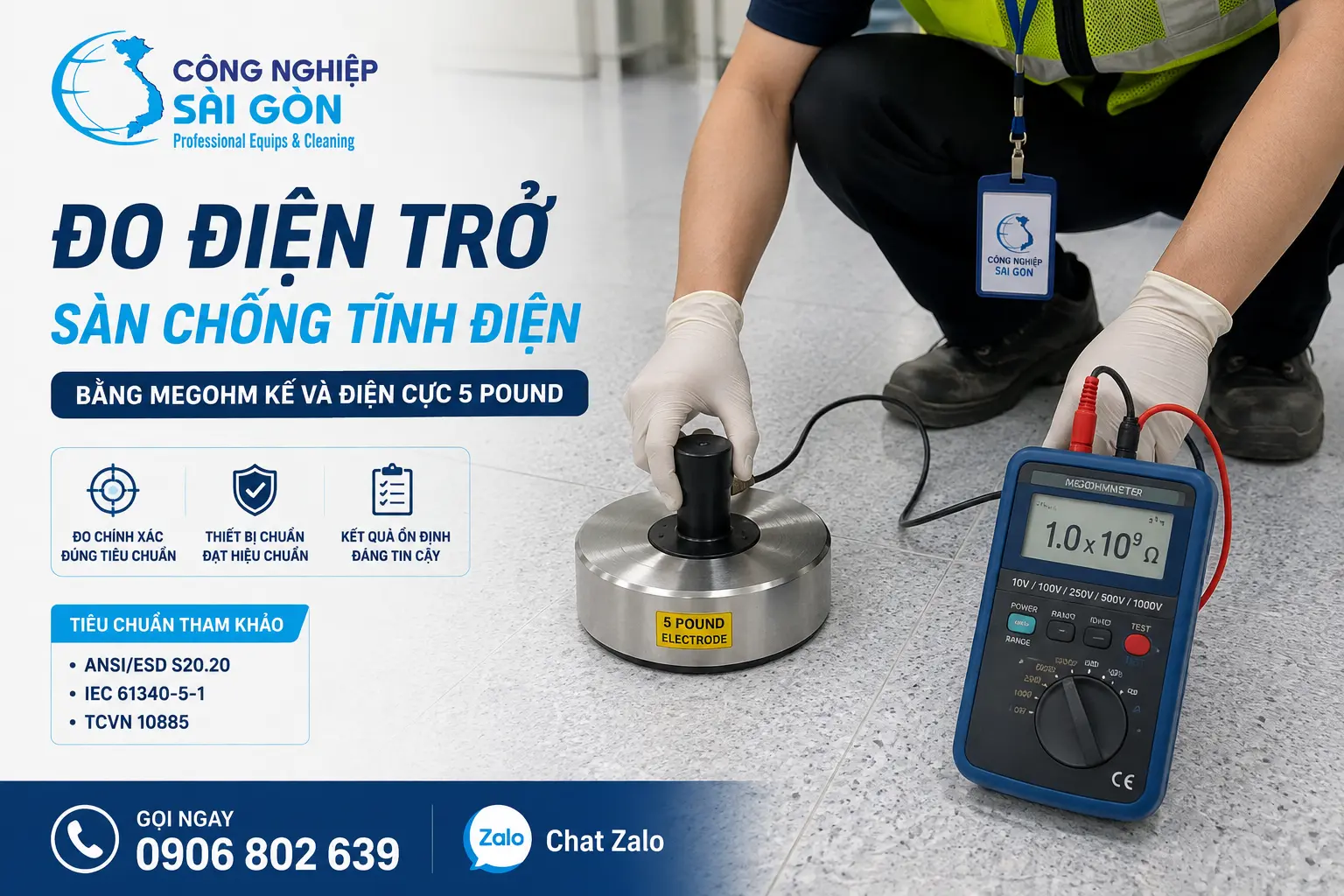

Điểm chung: cả hai đều dùng điện cực hình trụ nặng 5 pound (khoảng 2,3 kg) đặt trên bề mặt sàn, đo bằng megohm kế có dải điện áp thử phù hợp. Trên thực địa tại Việt Nam, kỹ thuật viên thường dùng chung một bộ thiết bị và ghi biên bản viện dẫn cả hai tài liệu, tùy hồ sơ mời thầu yêu cầu tên nào.
Thiết bị cần chuẩn bị
🔌 Megohm kế đo bề mặt
Loại chuyên dụng cho sàn ESD, có dải đo rộng (thường 103 – 1013 Ω) và tự chọn được điện áp thử 10 V / 100 V. Không dùng đồng hồ vạn năng thông thường — dải đo không đủ và điện áp không đúng.
⚖️ Hai điện cực 5 pound
Điện cực trụ 2,3 kg, đường kính khoảng 63 mm (2,5″), mặt tiếp xúc bằng cao su dẫn điện. Trọng lượng chuẩn giúp bảo đảm tiếp xúc ổn định — đây là lý do không được thay bằng vật nặng tùy tiện.
🧷 Dây nối đất và kẹp tiếp địa
Dây có vỏ chống nhiễu, đủ dài để nối tới điểm tiếp địa (groundable point) của công trình. Kẹp phải tiếp xúc chắc chắn với điểm đồng tiếp địa.
📋 Giấy hiệu chuẩn còn hiệu lực
Thiết bị phải có chứng nhận hiệu chuẩn còn hạn tại thời điểm đo. Không có giấy này, số liệu không có giá trị khi audit hoặc tranh chấp.
Với phép đo điện áp thân người khi đi lại, cần thêm giày ESD thực tế mà nhân viên sẽ dùng và một vôn kế trở kháng cao có chức năng bắt đỉnh (peak-hold), vì các xung điện áp ngắn mới là mối nguy thật cho linh kiện.
Điều kiện môi trường trước khi đo
Đây là bước hay bị bỏ qua nhưng ảnh hưởng trực tiếp đến kết quả. Độ ẩm và nhiệt độ tác động mạnh đến điện trở đo được.
| Yếu tố | Khuyến nghị |
|---|---|
| Ổn định môi trường | Để khu vực đo ổn định tối thiểu 24 giờ trước khi đo, lý tưởng ở 23°C ±1 và độ ẩm 50% ±5. |
| Ghi lại điều kiện thực tế | Nhiệt độ và độ ẩm phải được ghi vào biên bản cùng từng kết quả đo. STM7.1 bắt buộc điều này. |
| Bề mặt sàn khô, sạch | Lau nhẹ bụi bẩn bằng khăn không xơ. Lưu ý: khi kiểm tra định kỳ thì không lau sạch trước khi đo, để phản ánh đúng tình trạng vận hành thật. |
❗ Bẫy độ ẩm mùa mưa
Không khí ẩm làm điện trở giảm và điện áp phát sinh thấp đi, cho kết quả “đẹp” hơn thực tế. Một sàn nghiệm thu vào mùa mưa TP.HCM có thể trượt ngưỡng vào mùa khô khi độ ẩm xuống thấp. Nếu có thể, nên đo ở điều kiện độ ẩm thấp nhất mà cơ sở gặp trong năm — đó cũng là cách ANSI/ESD S20.20-2021 khuyến nghị đánh giá.

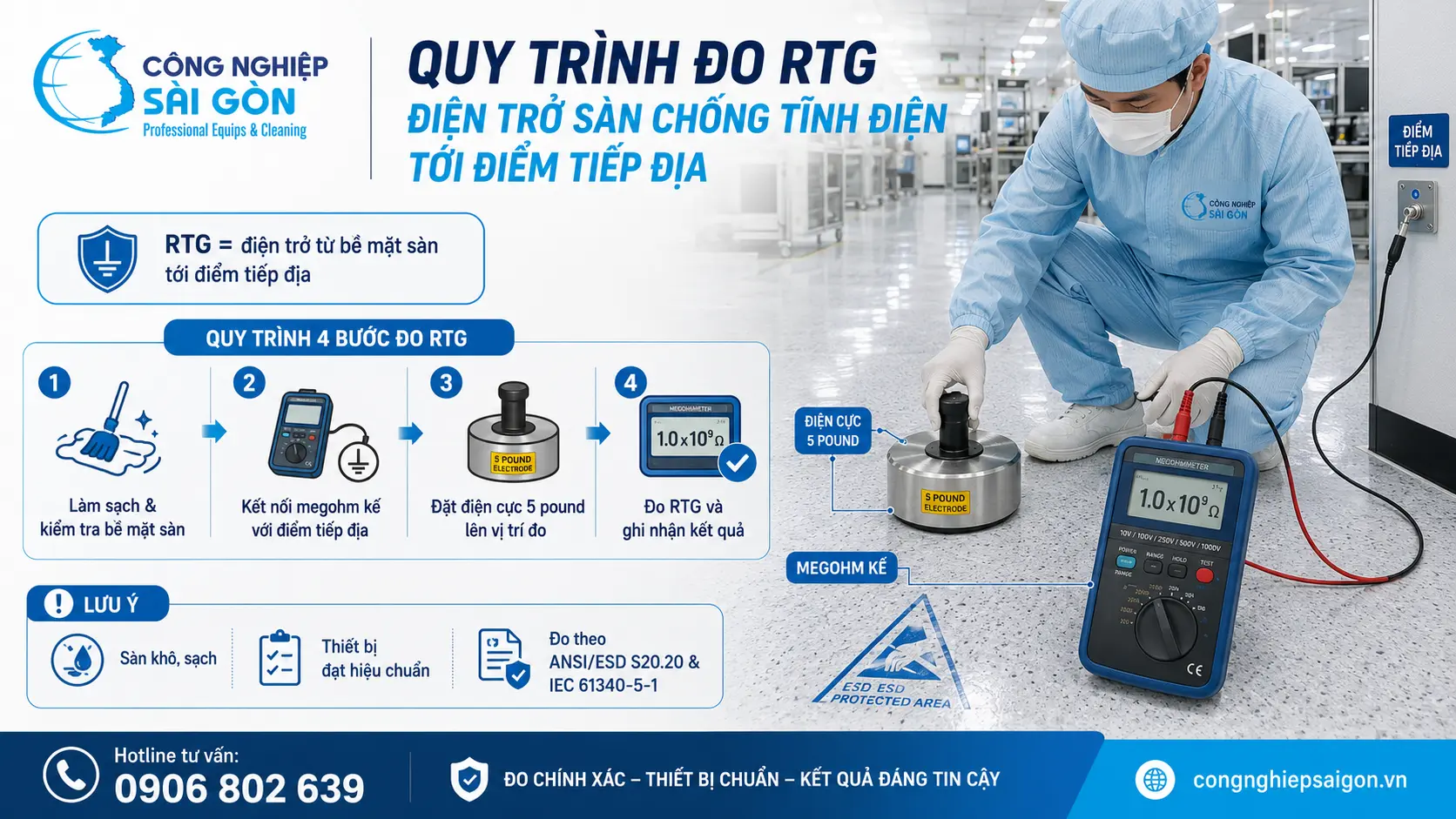

Quy trình đo điện trở tới điểm tiếp địa (RTG)
RTG (Resistance to Ground) đo đường dẫn từ một điểm trên bề mặt sàn về hệ tiếp địa. Đây là phép đo quan trọng nhất khi nghiệm thu.
Dọn khu vực đo
Lấy hết linh kiện nhạy cảm và vật cản khỏi vùng đo. Không đặt điện cực lên vị trí có vật lạ.
Nối một đầu về tiếp địa
Cắm một dây của megohm kế, gắn kẹp tiếp địa vào điểm groundable point của công trình (thường là vị trí đấu nối lưới lá đồng).
Đặt điện cực 5 pound lên sàn
Đặt điện cực còn lại lên điểm cần đo. Ưu tiên các vị trí thường xuyên đi lại hoặc vùng làm việc chính. Giữ điện cực cách điểm tiếp địa và các vật nối đất tối thiểu khoảng 90 cm để tránh nhiễu kết quả.
Chọn điện áp thử đúng
Nhiều máy tự chuyển: bắt đầu ở 10 V, nếu điện trở vượt khoảng 105 Ω máy tự nâng lên 100 V. Với sàn phân tán điện, phép đo hợp lệ là ở 100 V. Ghi rõ mức điện áp đã dùng vào biên bản.
Đọc sau 5 giây
Giữ nút test, đọc giá trị ổn định sau khoảng 5 giây kể từ khi đặt điện áp. Đọc quá sớm khi số còn nhảy sẽ cho kết quả sai.
Lặp lại đủ số điểm và ghi biên bản
Di chuyển điện cực, đo tại nhiều điểm phân bố đều khắp mặt bằng. Ghi giá trị thật bằng số cho từng điểm, kèm sơ đồ vị trí. Không ghi chung chung “đạt”.
Đo điện trở điểm – điểm (RTT / RPP)
RTT (Resistance Top-to-Top) hay RPP đo điện trở giữa hai điểm trên bề mặt sàn, phản ánh tính đồng đều của lớp dẫn điện.
- Dùng cả hai điện cực 5 pound, đặt cách nhau khoảng 90 cm trên bề mặt cần kiểm tra.
- Đặt điện cực tại vùng thường xuyên đi lại, cách mép sàn và các điểm nối đất một khoảng an toàn.
- Đọc giá trị sau khi số ổn định, cùng ngưỡng < 1,0 × 109 Ω.
Nếu RTG đạt nhưng RTT tại một số điểm cao bất thường, đó là dấu hiệu lớp dẫn điện không đồng nhất — thường do lá đồng bố trí thưa, mối nối keo dẫn điện không liên tục, hoặc có “điểm cách điện” cục bộ.
Đo điện áp thân người khi đi lại (walking body voltage)
Đây là phép đo bổ sung bắt buộc theo STM97.2, và cũng là phép đo phản ánh rủi ro thật cho linh kiện.
Cách thực hiện
Người thử mang chính loại giày ESD sẽ dùng trong vận hành, đi theo lộ trình định sẵn trên sàn đã lắp. Một điện cực cầm tay nối người thử với vôn kế trở kháng cao, ghi liên tục điện áp thân người so với đất. Máy bắt giá trị đỉnh.
Ngưỡng đạt
Môi trường sản xuất và xử lý linh kiện điện tử: < 100 V. Một số môi trường người dùng cuối ít nhạy hơn chấp nhận < 500 V. Luôn thử với từng loại giày được phép mang vào khu vực.
Lưu ý quan trọng: kết quả phụ thuộc rất lớn vào giày. Sàn đạt nhưng đi giày sai loại vẫn có thể phát sinh điện áp vượt ngưỡng. Vì vậy biên bản phải ghi rõ mã giày ESD đã dùng khi thử.
Cần đo kiểm và lập biên bản nghiệm thu điện trở sàn chống tĩnh điện đúng chuẩn? CÔNG NGHIỆP SÀI GÒN thực hiện đo RTG, RTT và điện áp thân người bằng thiết bị hiệu chuẩn, kèm sơ đồ vị trí điểm đo.
Bao nhiêu điểm đo là đủ?
Tiêu chuẩn không cố định một con số tuyệt đối, mà yêu cầu phân bố điểm đo đại diện cho toàn mặt bằng. Một cách làm phổ biến trong thực tế là tối thiểu 5 điểm cho mỗi khoảng 5.000 ft² (khoảng 465 m²) diện tích sàn, kèm nguyên tắc:
- Bắt buộc có điểm đo tại vị trí xa điểm tiếp địa nhất — nơi điện trở thường cao nhất, dễ trượt ngưỡng nhất.
- Đo tại các vùng làm việc chính và lối đi mật độ cao.
- Đo tại vị trí giáp mối nối lớn, khu vực nghi ngờ lá đồng thưa.
- Không dồn hết điểm đo vào một khu vực “đẹp” rồi suy ra cả sàn.
Với diện tích lớn hơn, số điểm tăng theo tỷ lệ. Điều quan trọng không phải là đo nhiều, mà là đo đúng những nơi có nguy cơ nhất.

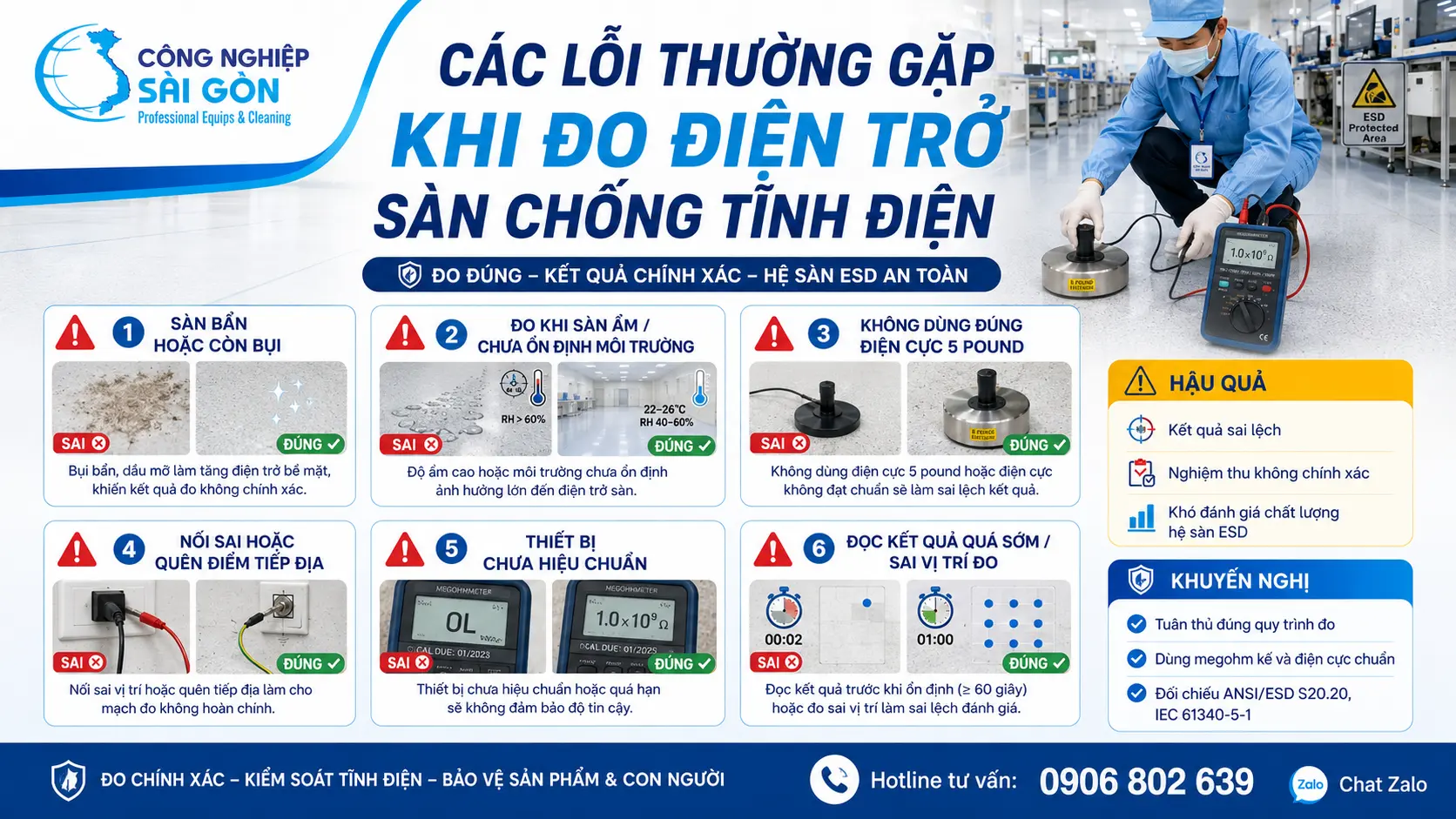

Sáu lỗi khiến kết quả đo sai
- Dùng đồng hồ vạn năng thay megohm kế. Sai dải đo và sai điện áp thử — con số thu được vô nghĩa.
- Đặt điện cực quá gần điểm tiếp địa. Cho điện trở thấp giả tạo, che giấu vùng sàn thật sự có vấn đề.
- Đọc kết quả quá sớm. Số chưa ổn định. Phải chờ khoảng 5 giây sau khi đặt điện áp.
- Không ghi điện áp thử và điều kiện môi trường. Biên bản thiếu hai thông tin này không có giá trị đối chiếu về sau.
- Bỏ qua phép đo điện áp thân người. Chỉ đo điện trở là làm theo phiên bản tiêu chuẩn đã lỗi thời.
- Đo bằng giày không phải giày vận hành. Kết quả walking test không phản ánh điều kiện thật.
Nếu kết quả đo không đạt, nguyên nhân thường nằm ở keo dẫn điện, hệ lá đồng hoặc điểm tiếp địa — không phải bản thân tấm vinyl. Tìm hiểu thêm về quy trình thi công sàn vinyl chống tĩnh điện đúng kỹ thuật để hiểu vì sao từng lớp đều ảnh hưởng đến kết quả đo.
Câu hỏi thường gặp về đo điện trở sàn chống tĩnh điện
Điện trở sàn chống tĩnh điện đạt bao nhiêu là chuẩn?
Điện trở tới điểm tiếp địa phải nhỏ hơn 1,0 × 109 Ω tại mọi điểm đo. Sàn dẫn điện nằm ở mức ≤ 106 Ω, sàn phân tán điện nằm trong khoảng 106 – 109 Ω. Ngoài ra còn phải đạt điện áp thân người dưới 100 V khi đi lại.
Có thể tự đo điện trở sàn bằng đồng hồ vạn năng không?
Không. Đồng hồ vạn năng thông thường không có dải đo tới hàng giga-ohm và không đặt được điện áp thử 10 V / 100 V theo yêu cầu. Cần megohm kế chuyên dụng cho sàn ESD kèm điện cực 5 pound thì kết quả mới có giá trị.
Vì sao đo cùng một sàn mà ra kết quả khác nhau?
Thường do khác điều kiện độ ẩm, khác vị trí đặt điện cực, khác mức điện áp thử hoặc đọc kết quả ở thời điểm khác nhau. Điện trở sàn ESD nhạy với môi trường, nên biên bản luôn phải ghi kèm nhiệt độ, độ ẩm và điện áp thử.
Đo điện trở đạt rồi thì có cần đo điện áp thân người nữa không?
Có. Từ phiên bản ANSI/ESD S20.20-2014, cả hai phép đo đều bắt buộc. Điện trở đạt không đảm bảo điện áp phát sinh khi đi lại nằm dưới 100 V. Bỏ phép đo đi bộ là làm theo phiên bản đã hết hiệu lực.
Sàn đo không đạt thì xử lý thế nào?
Trước tiên khoanh vùng điểm không đạt, kiểm tra đấu nối tiếp địa và tính liên tục của lưới lá đồng. Nếu điện trở cao đều khắp, thường do keo dẫn điện hoặc lá đồng. Nếu chỉ cao cục bộ, thường do điểm cách điện hoặc lớp phủ sai. Nên để đơn vị thi công có thiết bị đo khảo sát lại trước khi kết luận.
Bao lâu nên đo kiểm lại một lần?
Chu kỳ 6–12 tháng là phổ biến, và nên đo lại ngay sau khi thay đổi quy trình vệ sinh hoặc đổi loại giày ESD. Việc bảo trì đúng cách giúp giữ ổn định kết quả — tham khảo thêm cách vệ sinh sàn vinyl chống tĩnh điện để không làm sàn trượt ngưỡng.
